NanoVNA-H4 Vektor-Netzwerkanalysator mit 32GB Karte & 10,16cm (4") Touchscreen, 9 kHz–1,5 GHz HF/VHF/UHF für Smith-Chart, Phase & Verzögerung

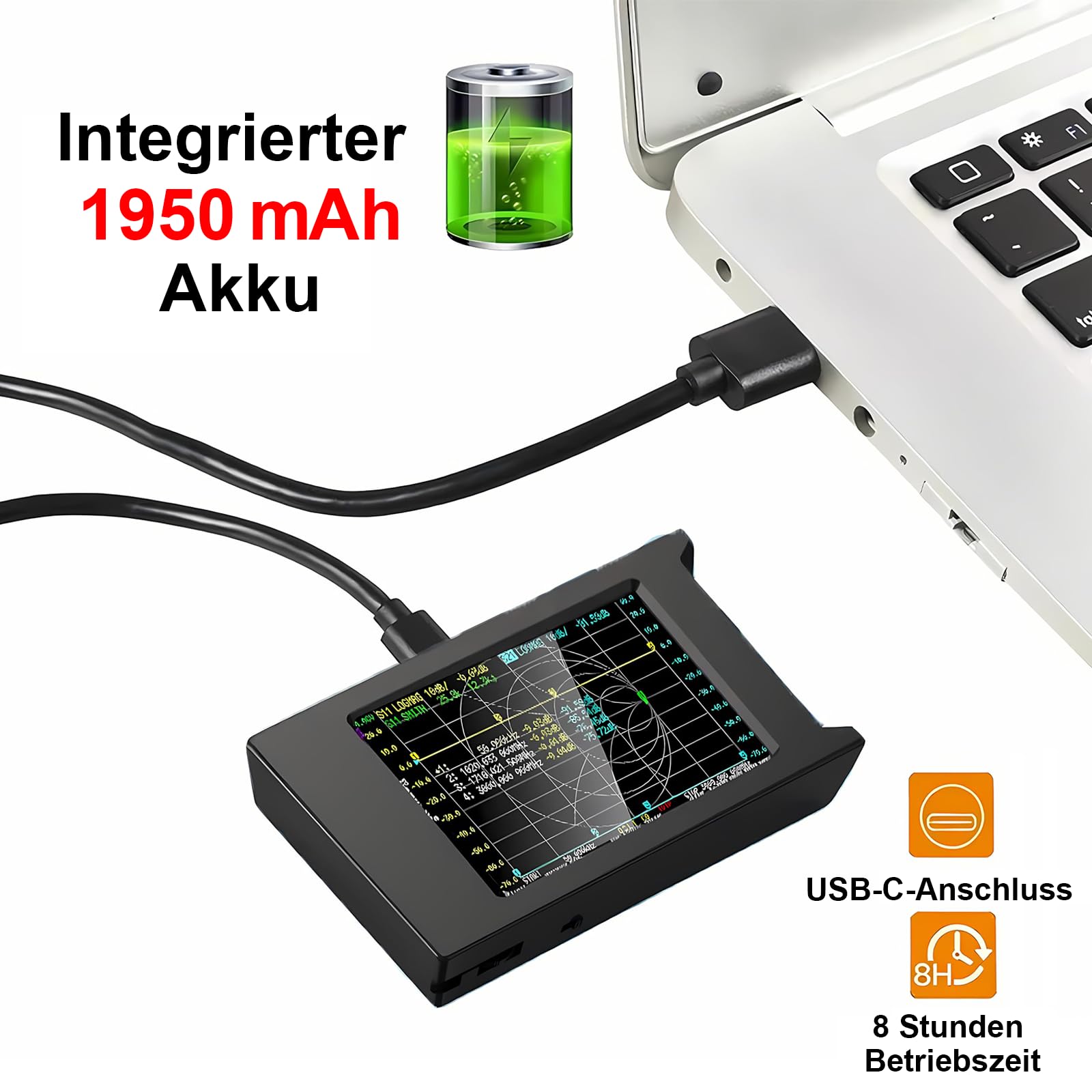

- 【Upgrade Nanovna-H4 V4.4】 Dieser kompakte, tragbare NanoVNA-H4 ist mit hochwertigen Funktionen eines Vektor-Netzwerkanalysators ausgestattet. In der neuesten Version V4.4 beträgt der Messfrequenzbereich 9 kHz – 1,5 GHz, kombiniert mit einem 4,0 Zoll großen LCD-Touchscreen. Das Gerät kann wahlweise über einen integrierten 1950-mAh-Akku oder per USB mit Strom versorgt werden. Die neue Hardware-Version 4.4 ergänzt ein überarbeitetes Bedienpanel sowie einen SD-Speicheranschluss (unterstützt Speicherkarten bis 32 GB; Speicherkarte nicht im Lieferumfang enthalten).
- 【Frequenzalgorithmus】Der optimierte Algorithmus nutzt die ungerade Harmonikenerweiterung des SI5351. Der Dynamikbereich beträgt über 70 dB im Bereich 50 kHz – 300 MHz, über 60 dB bei 300 MHz – 900 MHz sowie über 40 dB bei 900 MHz – 1,5 GHz. Es eignet sich hervorragend zur Prüfung von Kabeln und Antennen sowie zur Abstimmung von HF-Tunern.

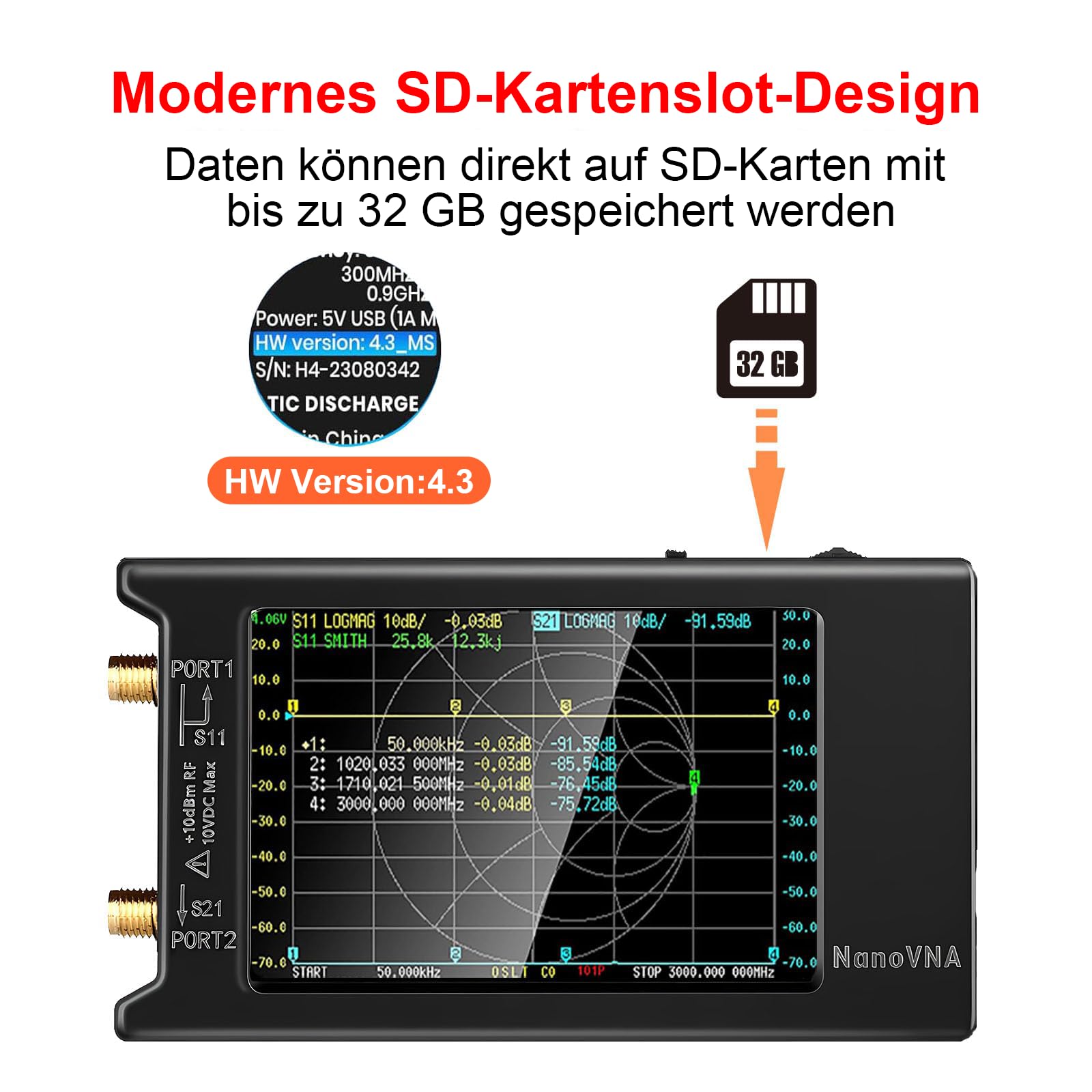

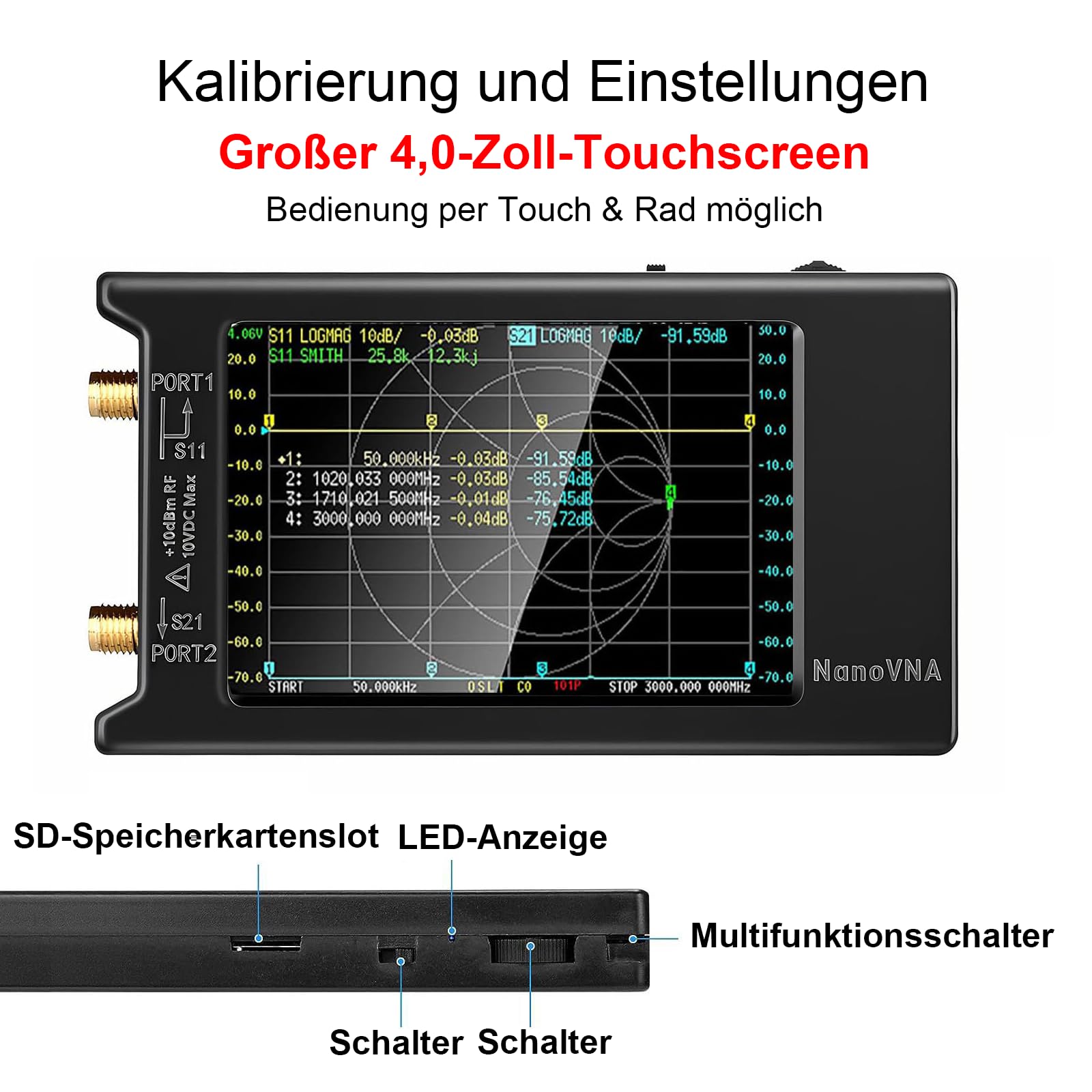

- 【EINGEBAUTER MICRO SD ANSCHLUSS & ZEITANZEIGE】 Dieser neue Antennenanalysator verfügt über einen MicroSD-Kartenanschluss zum Speichern von Felddaten und Bildschirmaufnahmen (max. 32 GB, Speicherkarte nicht enthalten). Im Gegensatz zu älteren NanoVNA-Modellen lassen sich Datum und Uhrzeit individuell einstellen, was die Datenerfassung und -speicherung vereinfacht. Die Standard-Firmware ist primär für Messungen der Antennenleistung konzipiert.
- 【Messung der Antennenleistung】Die mitgelieferte Standard-Firmware des Vektor-Netzwerkanalysators dient zur Messung der Antennenleistung. Wie bei Vorgängermodellen zeichnet sich das Gerät durch eine hervorragende HF-Leistung bei der Erfassung von S-Parametern aus.Hinweis: Der NanoVNA arbeitet mit geringer Geschwindigkeit und unterstützt derzeit ausschließlich SD-Karten im SPI-Modus. Es ist ein hocheffizientes Vektormessgerät für Funkamateure, Elektroingenieure und Antennenhersteller.

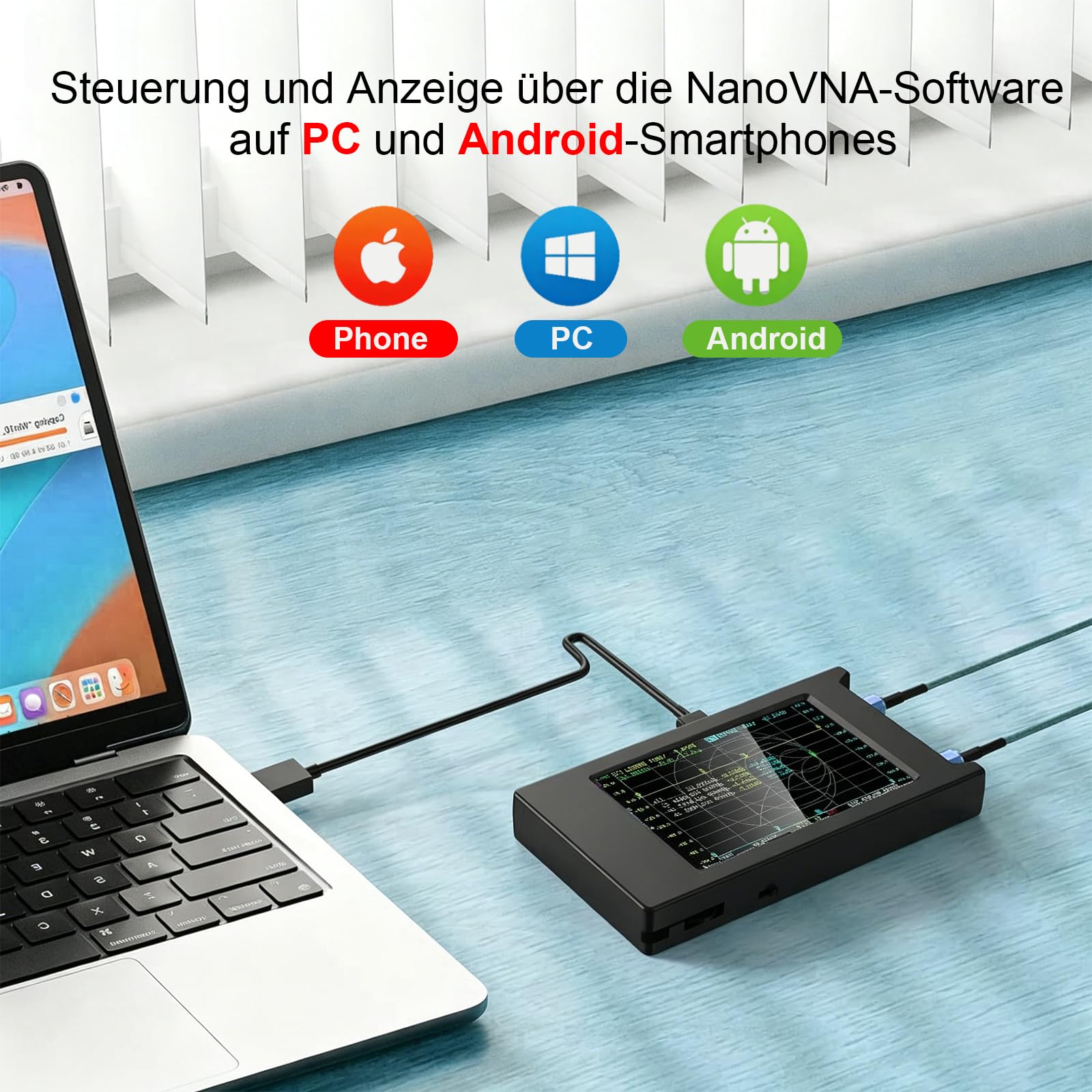

- 【PC- und Android-Steuerung】 Über die PC-Software NanoVNASaver kann der NanoVNA-H4 verbunden werden, um Daten auszulesen, am PC anzuzeigen und als Touchstone-Dateien zu speichern. Über die Software lassen sich Touchstone-Dateien (SNP) für diverse Funkdesign- und Simulationsprogramme exportieren. Mit der TX/RX-Methode lassen sich die vollständigen S11- und S21-Parameter messen. Für die Messung von S12 und S22 muss die Verkabelung der Transceiver-Anschlüsse manuell umgesteckt werden.

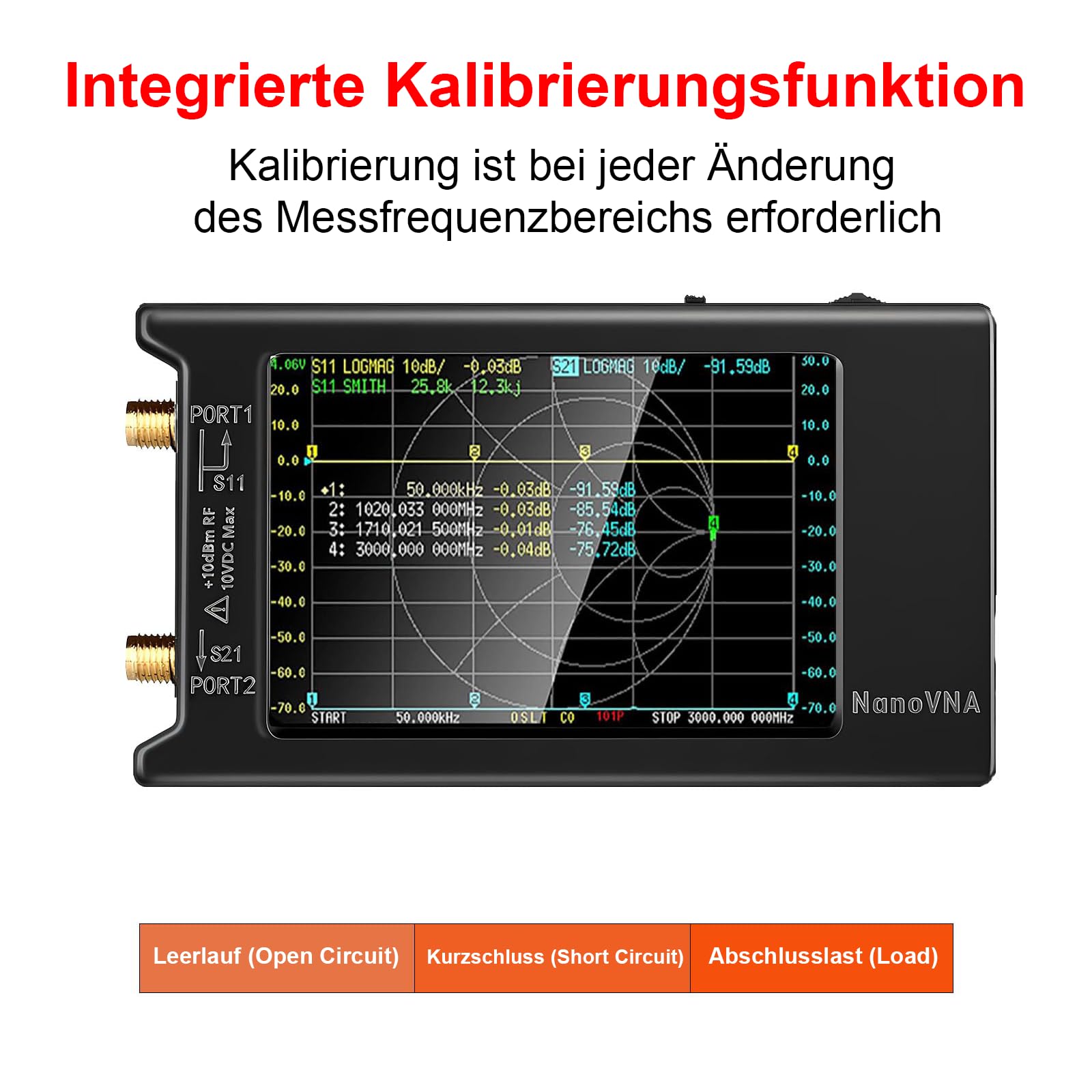

- 【Reichhaltiges Zubehör】 Lieferumfang: 1 × NanoVNA-H4 (mit integriertem 1950-mAh-Akku), 1 × USB-Typ-C-Kabel, 2 × 15 cm RG316 HF-Kabel mit SMA-Steckern (Stecker auf Stecker), 1 × SMA-Kalibriersatz – OPEN, 1 × SMA-Kalibriersatz – SHORT, 1 × SMA-Kalibriersatz – LOAD, 1 × Touchscreen-Stift.
